數控加工中心的固定循環功能講解

2022-11-02 02:10:01

次

數控加工中心配備的固定循環功能主要用於孔的加工，包括鑽孔、擴孔、锪孔、鉸孔、鏜孔、攻絲等，有的加工中心還具有鍵槽、橢圓、方槽加工等固定循環。那麽，所謂的固定循環功能是怎樣的呢？

數控加工中，某些加工動作已經典型化，例如鑽孔、銳孔的動作順序是孔位平麵定位、快速引進、工件進給、快速退回等。這一係列動作已經預先編好程序，存儲在內存中，可用包含G代碼的一個程序調用，從而簡化了編程工作。這種包含了典型動作循環的G代碼稱為循環指令。

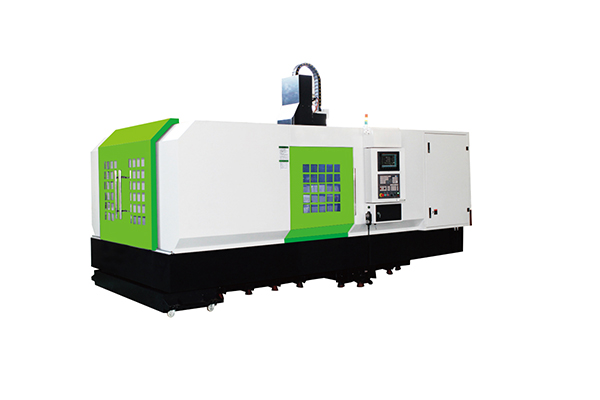

加工中心廠家

對於加工一般的孔，可以使用G81代碼，刀具動作比較簡單。在孔中心上方定位後，快速靠近工件表麵，然後以切削進給速度加工孔，到達要求的深度時，主軸不停，快速退刀，停留的位置由G98、G99指定。當使用不同的刀具，就可以進行鑽孔、擴孔、鉸孔、锪孔等加工。

孔加工固定循環中，由6個基本動作組成。它們的順序是：

1.在安全高度快速定位到初始點（X、Y平麵內的快速定位）。

2.由安全高度到R點（Z軸方向的快速定位）。

3.切削進給至孔底Z點。

4.孔底動作（進給暫停、反轉、定向停止、讓刀等）。

5.刀具返回到R點。（由G99選擇）

6.刀具返回到初始點。（由G98選擇）

第5、6兩個動作隻能選擇1個。
