數控加工中心的伺服係統概述

2021-08-18 14:50:45

次

伺服係統是以機械運動的驅動設備，電動機為控製對象，以控製器為核心，以電力電子功率變換裝置為執行機構，在自動控製理論的指導下組成的電氣傳動自動控製係統。

作為數控加工中心的執行機構，伺服係統將電力電子器件、控製、驅動及保護等集為一體，並隨著數字脈寬調製技術、特種電機材料技術、微電子技術及現代控製技術的進步，經曆了從步進到直流，進而到交流的發展曆程。數控機床中的伺服係統種類繁多，本文通過分析其結構及簡單歸分，對其技術現狀及發展趨勢作簡要探討。

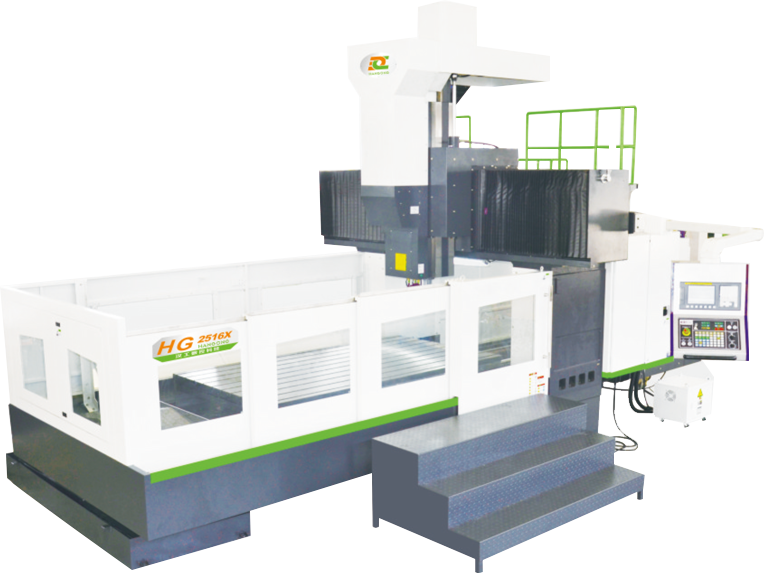

加工中心廠家

從基本結構來看，伺服係統主要由三部分組成：控製器、功率驅動裝置、反饋裝置和電動機。控製器按照數控係統的給定值和通過反饋裝置檢測的實際運行值的差，調節控製量;功率驅動裝置作為係統的主回路，一方麵按控製量的大小將電網中的電能作用到電動機之上，調節電動機轉矩的大小，另一方麵按電動機的要求把恒壓恒頻的電網供電轉換為電動機所需的交流電或直流電;電動機則按供電大小拖動機械運轉。

進給伺服以數控機床的各坐標為控製對象，產生機床的切削進給運動；步進伺服是一種用脈衝信號進行控製，並將脈衝信號轉換成相應的角位移的控製係統。
