立式加工中心與臥式加工中心的區別

2020-04-08 10:30:48

次

立式加工中心與臥式加工中心的基本功能相同，均以銑削為主。兩者又有很大的不同，主要體現在結構差異和產品定位、加工範圍差異等方麵，下麵詳細介紹。

立式加工中心工作台一般為十字滑台結構的T型槽工作台，有兩套運動機構負責相互垂直方向的工作台移動，X向進給的工作台覆蓋在負責Y向進給的導軌之上。

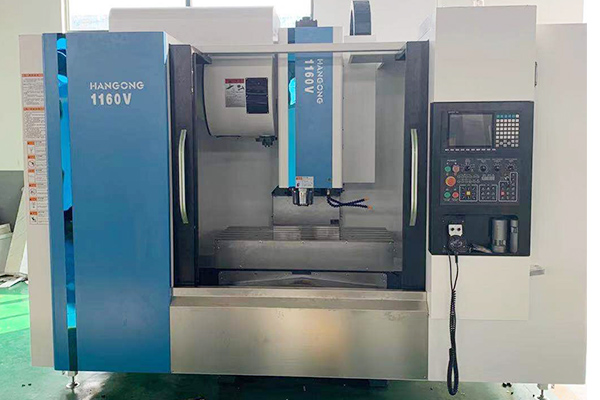

立式加工中心　

臥式加工中心的工作台隻做X或Y向運動，工作台形式一般為點陣螺孔台麵的旋轉式工作台，相對較容易選裝交換式雙工作台。

立式加工中心裝卡方便，便於操作，易於觀察加工情況，調試程序容易，應用廣泛。但受立柱高度及換刀裝置的限製，不能加工太高的零件，在加工型腔或下凹的型麵時，切屑不易排出，嚴重時會損壞刀具，破壞已加工表麵，影響加工的順利進行。與立式加工中心相比較，臥式加工中心加工時排屑容易，對加工有利，但結構複雜，價格較高。

立式加工中心受立柱高度及換刀裝置的限製，不能加工太高的零件，適合加工盤、套、板類零件，所加工工件體積相對較小，如果要實現工件的側麵加工必須加裝角度頭或者數控轉台。如在工作台上安裝一個沿水平軸旋轉的回轉台，可用以加工螺旋線類零件。

臥式加工中心在一次裝夾後可以完成除安裝麵和頂麵以外的其餘四個表麵的加工，比較適合加工箱體類零件，加裝角度頭後可以實現五麵體加工。
