抗風壓性能是指外門窗正常關閉狀態時再風壓作用下不發生損壞（如：開裂、麵板破損、局部屈服、粘結失效等）和五金件鬆動、開啟困難等功能障礙的能力。

4.3抗風壓性能

4.3.1分級指標

采用定級檢測壓力差值P3為分級指標。

4.3.2分級指標值

分級指標值P3的分級表3

表3  建築外門窗抗風壓性能分級表

5.檢測裝置

5.1組成

檢測裝置由壓力箱、試件安裝係統、供壓係統、淋水係統及測量係統（包括空氣流量、壓力差及位移測量裝置）組成。

5.2要求

5.2.1 壓力箱的開口尺寸應能滿足試件安裝的要求，箱體開口部位的構件在承受檢測過程中可能出現的壓力差作用下開口部位的撓度值不應超過5mm或l/1000，同時應具有良好的密封性能且以不影響觀察試件的水密性為要求。

5.2.2試件安裝係統包括試件安裝框及夾緊裝置。應保證試件安裝牢固，不應產生傾斜及變形，同時保證試件可開啟部分的正常開啟。

5.2.3供壓係統應具備施加正負雙向的壓力差的能力，靜態壓力控製裝置應能調節出穩定的氣流，動態壓力控製裝置應能穩定的提供3s-5s周期的波動風壓，波動風壓的波峰值、波穀值應滿足檢測要求。供壓和壓力控製能力應滿足本標準第7、8、9章的要求。

5.2.4淋水係統和噴淋裝置應滿足在窗試件的全部麵積上形成連續水膜並達到規定淋水量的要求。噴嘴布置應均勻，各噴嘴與試件的距離宜相等且不小於500mm；裝置的噴水量應能調節，並有措施保證噴水量的均勻性。

5.2.5測量係統包括空氣流量、壓力差及位移位置裝置，並應滿足以下要求：

a)差壓計的兩個檢測點應在試件兩側就近布置，差壓計的誤差應小於示值的2%

b)空氣流量測量係統的測量誤差應小於示值的5%，響應速度應滿足波動風壓測量的要求。

c)位移計的精度應達到滿量程的0.25%，位移測量儀表的安裝支架在測試過程中應牢固，並保證位移的測量不受試件及其支承設施的變形、移動所影響。

6檢測準備

6.1試件要求

試件應為按所提供圖樣生產的合格產品或研製的時間，不得附有任何多餘的零配件或采用特殊的組裝工藝。

6.2試件數量

相同類型、結構及規格尺寸的試件，應至少檢測三樘。

6.3試件安裝要求

6.3.1試件應安裝在安裝框架上。

6.3.2試件與安裝框架之間的連接應牢固並密封。安裝好的試件要求垂直，下框要求水平，下部安裝框不應高於試件室外側排水孔。不應因安裝而出現變形。

6.3.3試件安裝後，表麵不可沾有油汙等不潔物。

6.3.4試件安裝完畢後，應將試件可開啟部分開關5次，關緊。

       9抗風壓性能檢測

       9.1檢測項目

       9.1.1變形檢測

       檢測試件在逐步遞增的風壓作用下，測試杆件相對麵法線撓度的變化，得出檢測壓力差P1.

       9.1.2反複加壓檢測

       檢測試件在壓力差P2（定級檢測時）或P2"（工程檢測時）的反複作用下，是否發生損壞和功能障礙。

        9.1.3定級檢測或工程檢測

       檢測試件在瞬時風壓作用下，抵抗損壞和功能障礙的能力。

       定級檢測是為了確定產品的抗風壓性能分級的檢測，檢測壓力差為P3；工程檢測是考核實際工程的外門窗能否滿足工程設計要求的檢測，檢測壓力差為P3".

        9.3檢測結果的評定

        9.3.1變形檢測的評定

        以試件杆件或麵板達到變形檢測麵法線撓度時對應的壓力差值為±P；對於單扇單鎖點平開門（窗），以角位移值為10mm時對應的壓力差值為±P1；

         9.3.2反複加壓檢測的評定

         如果經檢測，試件未出現功能障礙和損壞，注明±P2值或±P2"值。如果經檢驗測試件出現功能障礙或損壞，記錄出現的功能障礙、損壞情況及其發生部位，並以試件出現功能障礙或損壞的情況及其發生的部位，並以試件出現功能障礙或損壞所對應的壓力差值的前一級指標值進行定級。

         9.3.3定級檢測的評定

         試件經檢測未出現功能障礙或損壞時，注明±P3值，按±P3中值較小者定級。如果經檢測，試件出現功能障礙或損壞，記錄出現功能障礙或損壞的情況及其發生的部位，並以試件出現功能性障礙或損壞所對應的壓力差值的前一級分級指標進行定級。

        9.3.4工程檢測的評定

         試件未出現功能障礙或損壞時，注明±P3"值，並與工程的風荷載標準值Wk相比較，大於或等於Wk時可判定為滿足工程設計要求，否則判為不滿足工程設計要求。

        工程的風荷載標準值Wk的確定方法見GB 50009

        9.3.5三試件綜合評定

         定級檢測時，以三試件定級值的小值為該組試件的定級值。工程檢測時，三試件全部滿足工程設計要求。

       10檢測報告

        抗風壓性能定級檢測給出P1、P2、P3值及所屬級別。工程檢測給出P1、P2"、P3"值，並說明是否滿足工程設計要求。主要受力構件的撓度和狀況，以壓力差和撓度的關係曲線圖表示檢測記錄值。

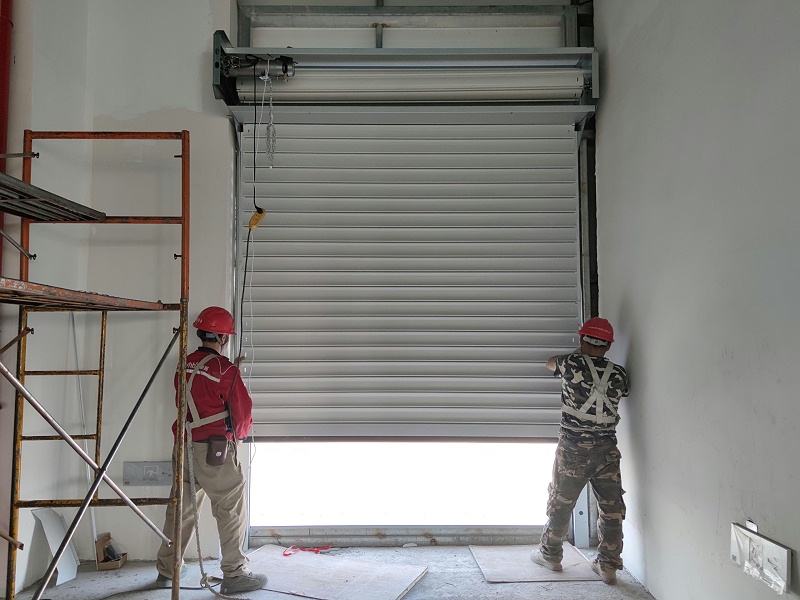

      PS：昆山新恒邦生產的抗風卷簾門是經過相關檢測機構的檢測，具有一定的抗風等級的合格卷簾門產品，本次送檢的抗風卷簾門是經過我司技術研發部曆經數月，刻苦鑽研的結果，期待新的檢測結果。
